イグニッションキー設置

ヘッドライトを交換するのでバッテリーとキルスイッチのON&OFFスイッチが使えなくなるのでイグニッションキーを付けました。

HONDAモンキー等の汎用4線イグニッションキーとキタコのステーを使います。

バッテリーがシート下にあるのでエンジン付近まで配線を回します。
シートポスト下に穴を開け、テール関係の配線通しと逆側にも穴を開けてフェンダー裏に取り回してエンジン側へ持って行きました。




必要な配線はバッテリー出力、イグニッション分線、アースの3本です。

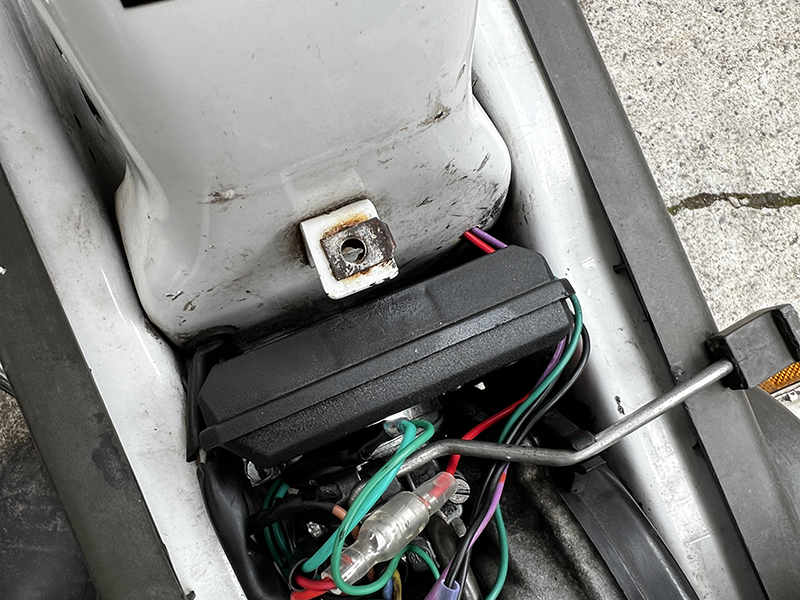

キーはシートポストにM6のネジ山を切ってここに取り付けました。

キーオンでバッテリーがON、キーオフでイグニッション分線がONになるように接続して完了です。


現状の配線図はこんな感じです。
