フェンダープレート自作

フロントキャリアをカゴからスプリング式キャリアに変更したので、風切り板を自作しました。

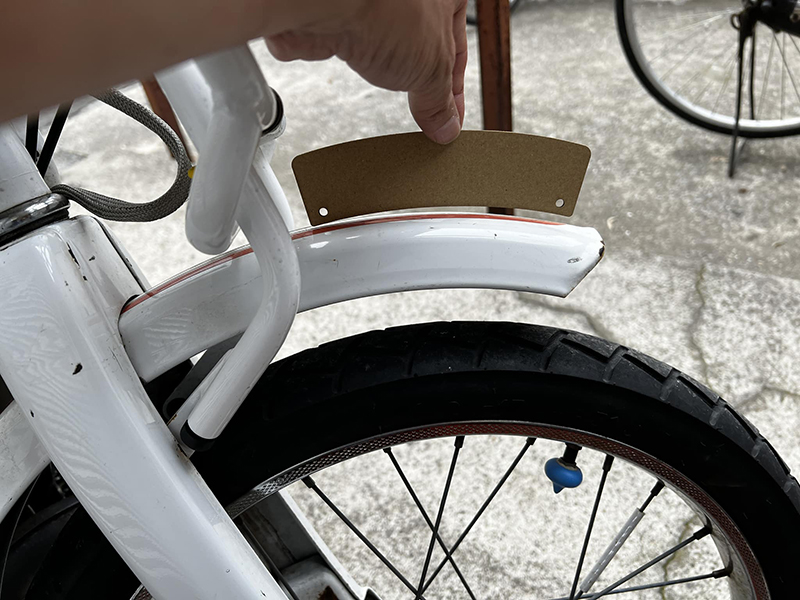

まずは採寸。ボール紙を切り出していい感じの大きさを検証します。

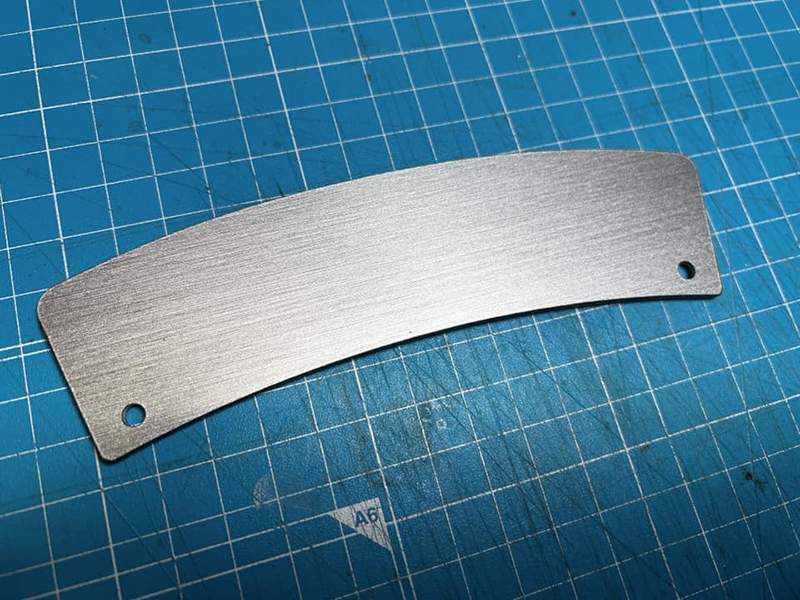

ありきたりな黒にはしたくないので、2mm厚アクリル板を切り出してヘアラインステンレス風のカッティングシートを貼ります。

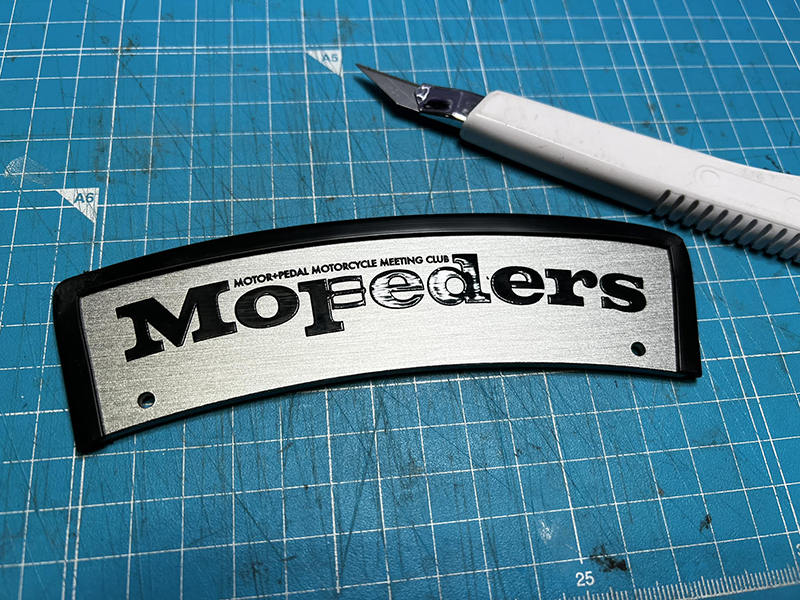

サイトロゴをUVプリンタで印刷。



2mm厚、20mm幅のL字アルミアングルを10mm幅で切り出して3mmの穴を開けて、フェンダーの湾曲に合わせてアールを付けたら白で塗装。

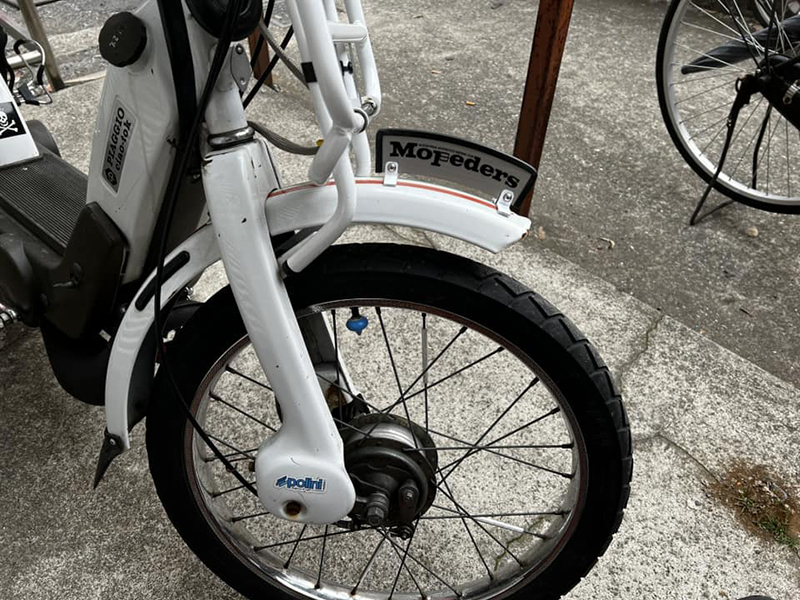

風切り板はM3のボルトで固定、フェンダーに穴開けるのは嫌なので超強力両面テープで固定しました。



かっこいいぜ。

プレートデータはこちらfenderplate.pdf。

イラレパスデータをpdf化しているのでイラレで開けばサイトロゴの削除や形状パスデータの抜き出しができます。
レーザーやルーターをお持ちなら好きに使ってください。
ステーはハンドカットなのでトピックのサイズを参考にしてください。
